Enkodery do skanerów ultradźwiękowych
Enkodery kołowe i linkowe do rejestracji ścieżki skanowania.
Oficjalny dystrybutor w Polsce
Wyświetlanie wszystkich wyników: 2
Bez enkodera nie ma zapisu badania
Enkoder mierzy przebytą drogę i przekazuje ją do defektoskopu, dzięki czemu każdy przebieg A-scan ma przypisane położenie. Dopiero to zamienia badanie w obraz: B-scan wzdłuż spoiny, C-scan powierzchni, np. mapę ubytków korozyjnych. Ma to trzy skutki, o które pyta inspektor. Wskazanie da się wrócić i odnaleźć w tym samym miejscu. Pokrycie badania jest widoczne, więc luka w danych rzuca się w oczy. Wyniki z kolejnych badań da się nałożyć na siebie i ocenić np. postęp korozji lub propagację pęknięcia.
Kołowy czy linkowy

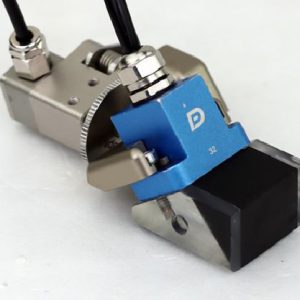

ENC-10 to enkoder kołowy: stalowe koła toczne, stopień ochrony IP67, regulacja położenia o 90° po zastosowaniu akcesoriów i wymienne rolki pod nietypowe powierzchnie. Sprawdza się przy prowadzeniu głowicy ręką po stosunkowo gładkiej powierzchni i przy montażu na ramkach.

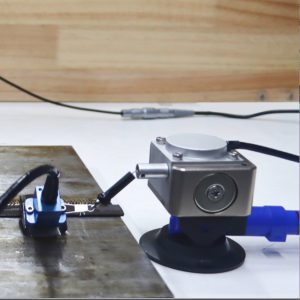

LX14 jest enkoderem linkowym o zasięgu 1000 mm. Mocuje się go raz — magnesami bocznymi i przyssawką od spodu — a linka odwija się za głowicą. To rozwiązanie na powierzchnie, po których koło by ślizgało: chropowate, mokre, pokryte łuską. Gniazdo w kształcie litery U pozwala wpiąć zarówno głowicę, jak i skaner.
Na co uważać przy kalibracji
- Enkoder kalibruje się na znanym odcinku, zwykle 500 mm lub 1 m, i sprawdza w obie strony — różnica może świadczyć np. o poślizgu
- Każde urządzenie ma własny krok: DSC-08 28,3 kroku/mm, DSC27 24 kroki/mm, DSC28 9,37 kroku/mm na osi jazdy i 23,2 na osi poprzecznej
- Poślizg koła zaniża zmierzoną długość, więc wskazanie wypada nie tam, gdzie leży naprawdę — przy skanowaniu ręcznym to najczęstsze źródło błędu położenia
- Wejście enkodera w naszych aparatach i modułach jest dwuosiowe (LEMO 16-pin albo DB15), więc jedno urządzenie obsłuży oś skanowania i oś kroku
- Przy badaniach odbiorowych wynik kalibracji enkodera wpisuje się do zapisów razem z kalibracją czułości
Najczęstsze pytania
Czy enkoder będzie pasować do mojego defektoskopu?
Najczęściej tak — ENC-10 jest zgodny z wieloma typami głowic i uchwytów, a wejścia enkoderowe są znormalizowane (LEMO 16-pin, DB15). Podaj model aparatu, sprawdzimy złącze i rozdzielczość, jakiej oczekuje.
Kiedy wybrać linkowy zamiast kołowego?
Gdy powierzchnia jest chropowata, mokra albo pokryta łuską i koło może się ślizgać, a także gdy głowica jedzie po nieregularnym torze. Linkowy LX14 mierzy odległość od punktu zamocowania, więc nie zależy od przyczepności na całej drodze.
Jak sprawdzić, czy enkoder mierzy dobrze?
Przejechać znany odcinek i porównać wskazanie z miarą, najlepiej w obu kierunkach i kilka razy. Rozbieżność powyżej kilku promili to zwykle poślizg, zużyta rolka albo źle wpisany krok. Sprawdzenie zajmuje minutę, a ratuje cały zapis badania.
