Kable i złącza do defektoskopów
Kable koncentryczne, złącza wszystkich standardów, membrany ochronne i sprzęgacze.
Oficjalny dystrybutor w Polsce
Technika badania
Wyświetlanie wszystkich wyników: 3
Kabel jest częścią kanału pomiarowego
Kabel głowicy to przewód koncentryczny zakończony dwoma złączami, a nie zwykły przewód elektryczny. O ile nie ustalono inaczej, wszystkie kable mają impedancję 50 Ω — dopasowanie do kanału nadawczo-odbiorczego decyduje o kształcie impulsu. Kabel zbyt długi albo o innej impedancji obniża amplitudę i wydłuża impuls, czyli pogarsza rozdzielczość przypowierzchniową. Każda wymiana kabla na inny typ jest więc powodem do ponownej kalibracji czułości i opóźnienia.
| Element | Warianty | Uwaga praktyczna |
|---|---|---|

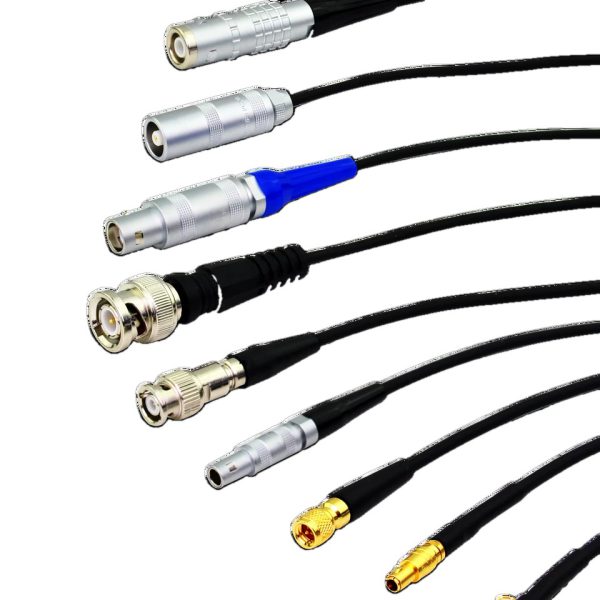

| Kable — złącza | BNC (Q9, Q6), Microdot (L5), Lemo 00 (C5), Lemo 01 (C9), Lemo mini, MCX kątowy, UHF | Lemo 01 i UHF dostępne w wersji wodoszczelnej |
| Kable — przewody | RG174, RG178, RG316, RG58 | długość i wykonania specjalne na zamówienie |
| Złącza i osprzęt do głowic phased array | złącza T1, P1, J1, H1, D1, D2, D3, M1 i inne | zgodność z popularnymi na rynku głowicami phased array |
| Osprzęt PA — ochrona kabla | osłona karbowana, oplot nylonowy, rura metalowa | rura metalowa dodatkowo ekranuje przed zakłóceniami |
| Membrany i folie ochronne do głowic | folia miękka, pierścień gwintowany; przetworniki 10 mm i 24 mm | przedłuża życie głowicy na powierzchniach chropowatych |

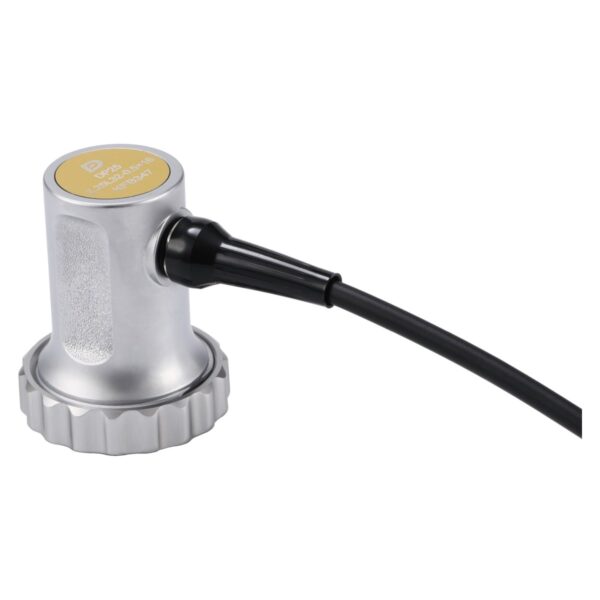

Membrany i folie ochronne
Czoło głowicy jest jej najdroższym elementem zużywalnym. Na powierzchniach chropowatych, zardzewiałych i przy dłuższych przejazdach skanera warto zamontować membranę albo nakleić folię ochronną. Przy głowicach phased array folia o wysokiej przepuszczalności akustycznej ma dodatkową zaletę: zastępuje klin 0° i usuwa zakłócenia od echa wielokrotnego w klinie, a więc upraszcza układ przy badaniu prostopadłym.
Najczęstsze pytania
Jak długi kabel można zastosować?
Im krótszy, tym lepszy sygnał. Przy pracy ze skanerem i Wózki i pełzacze skanujące długość wynika z odległości od aparatu, więc dobiera się ją z zapasem, ale po ustaleniu długości kalibruje się kanał i już się jej nie zmienia w trakcie badania.
Skąd wiadomo, jakie złącze mam w defektoskopie?
Najprościej z instrukcji albo ze zdjęcia gniazda. Najczęstsze w praktyce to Lemo 00, Lemo 01, Microdot i BNC. Napisz, jakim aparatem i głowicą pracujesz — dobierzemy kabel tak, żeby pasował do obu końców.
Czy wymiana kabla wpływa na wyniki?
Tak. Inny typ przewodu i inna długość zmieniają amplitudę i opóźnienie w torze, więc po wymianie trzeba powtórzyć kalibrację czułości oraz opóźnienia klina. To samo dotyczy założenia folii ochronnej lub membrany.
