Badania magnetyczno-proszkowe MT

Powierzchniowa metoda wykrywania nieciągłości w materiałach ferromagnetycznych — szybka, niezawodna i szeroko stosowana w przemyśle spawalniczym i odlewniczym.

Zamów badanie Zobacz techniki

Metoda badań nieniszczących oparta na wykorzystaniu strumienia magnetycznego generowanego za pomocą defektoskopu magnetycznego — strumieniowego oraz prądowego. Metoda powierzchniowa pozwalająca na wykrywanie nieciągłości powierzchniowych i podpowierzchniowych zlokalizowanych w materiałach ferromagnetycznych: stali, staliwie i żeliwie.

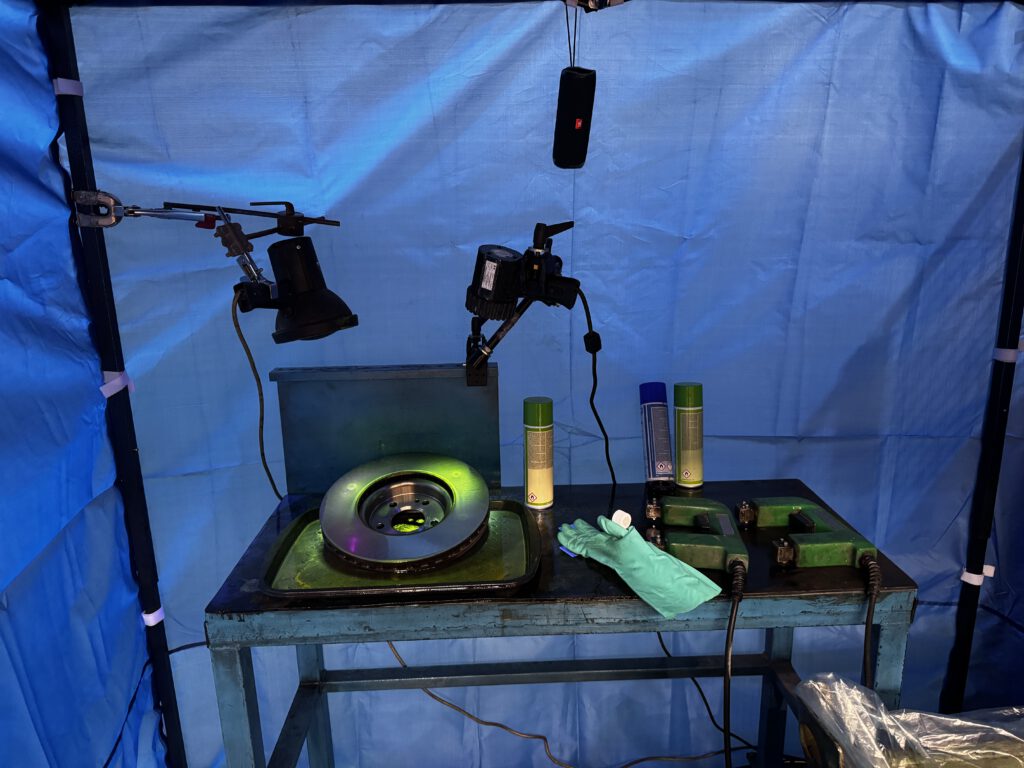

Sprzęt do badań magnetyczno-proszkowych MT — defektoskop jarzmowy i ława magnetyczna MPI w laboratorium X-TEST

Nasz sprzęt w akcji

Badania magnetyczno-proszkowe z pełnym wyposażeniem

Firma X-TEST dysponuje kompletnym zestawem urządzeń do badań magnetyczno-proszkowych: od defektoskopów jarzmowych, przez urządzenia prądowe AC/DC, aż po mobilne ławy magnetyczne MPI umożliwiające pracę w terenie i hali produkcyjnej.

Stosujemy zarówno zawiesiny magnetyczne barwne (widoczne w świetle białym), jak i fluorescencyjne (UV), co pozwala na wykrycie nawet bardzo drobnych nieciągłości powierzchniowych i podpowierzchniowych.

Skontaktuj się z nami

Proponowane techniki badań MT

Stosujemy wszystkie podstawowe techniki magnetyzowania — dostosowane do geometrii wyrobu i wymagań normatywnych.

🧲

Metoda powierzchniowa NDT

Metoda badań wykorzystująca zjawisko rozproszenia strumienia magnetycznego w obszarze nieciągłości materiałowej. Wykrywa nieciągłości powierzchniowe i podpowierzchniowe w materiałach wykazujących właściwości ferromagnetyczne. Stosowana do kontroli wszystkich typowych wyrobów stalowych i żeliwnych.

⚡

Zasada działania

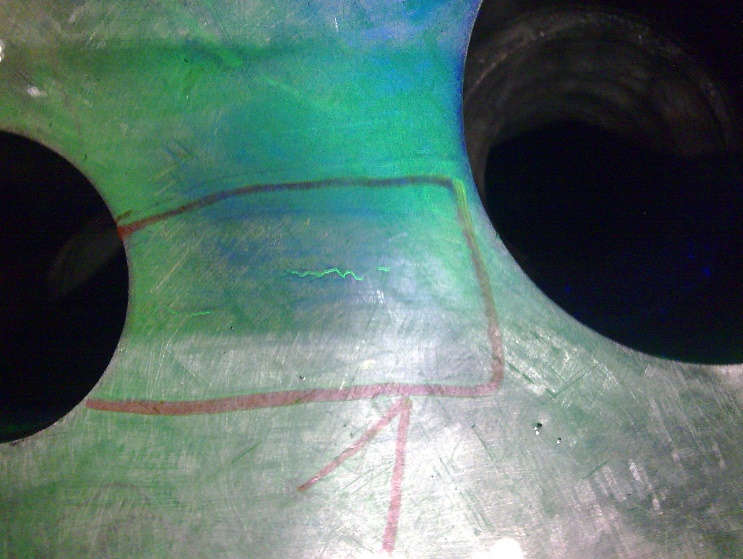

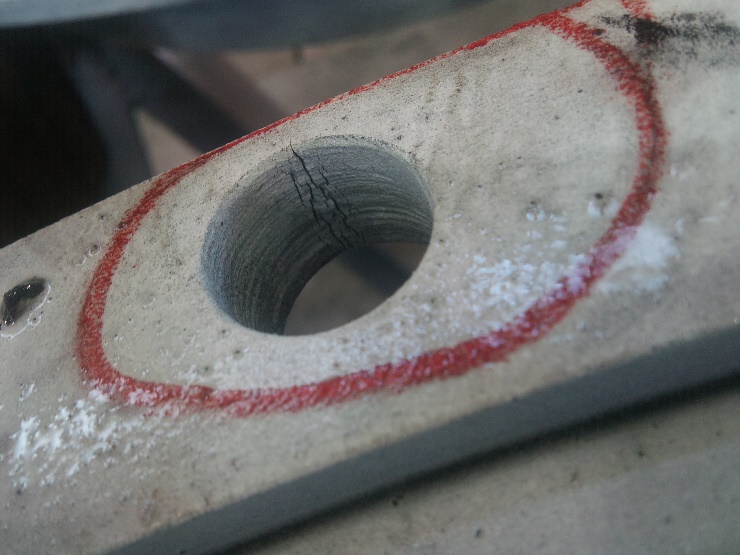

Badanie polega na magnetyzowaniu materiału defektoskopem, a następnie nanoszeniu proszku magnetycznego (suchego lub w formie zawiesiny). W miejscu nieciągłości strumień rozchodzi się i przyciąga cząsteczki proszku, tworząc widoczny indykator. Ocena pod światłem białym lub UV (fluorescencja).

✅

Zalety metody

  • Wysoka czułość na nieciągłości powierzchniowe i podpowierzchniowe
  • Szybkie tempo badania nawet złożonych geometrycznie wyrobów
  • Możliwość badania w warunkach terenowych i produkcyjnych
  • Techniki fluorescencyjne dla wyjątkowo drobnych wskazań
  • Zastosowanie do stali, staliwa i żeliwa (materiałów ferromagnetycznych)

Stosowane techniki badań MT

Strumieniowa

Technika strumieniowa

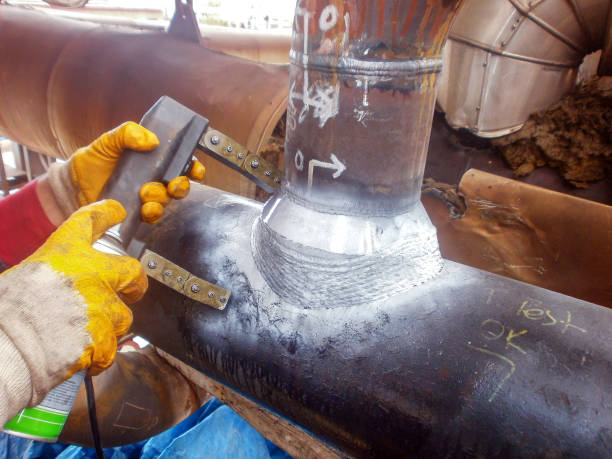

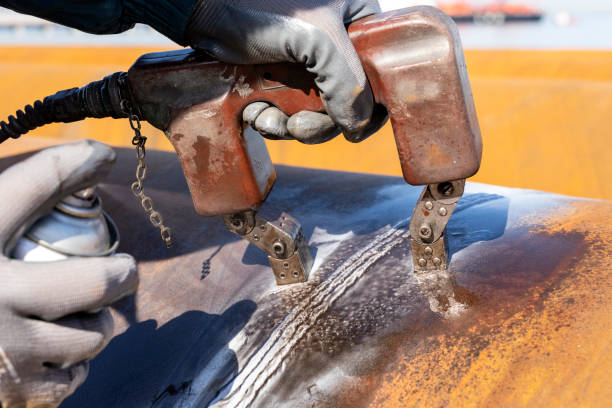

Defektoskop jarzmowy — cewka sztywna i elastyczna

Technika oparta na defektoskopie jarzmowym wytwarzającym zamknięty obwód magnetyczny w badanym materiale. Umożliwia magnetyzowanie łukowych, kątowych i trudno dostępnych geometrii dzięki elastycznym cewkom.

Aparatura:

  • Defektoskop jarzmowy AC/DC
  • Cewka sztywna do prostych powierzchni
  • Cewka elastyczna do złożonych geometrii
  • Zawiesiny barwne i fluorescencyjne

Zakres badań:

  • Złącza spawane rur i blach
  • Elementy o złożonej geometrii
  • Kontrola terenowa i warsztatowa
Prądowa

Technika prądowa

Defektoskop prądowy AC/DC — technika elektrodowa

Technika oparta na przepływie prądu elektrycznego przez badany materiał, który wytwarza okrężne pole magnetyczne. Szczególnie skuteczna przy wykrywaniu podłużnych nieciągłości powierzchniowych na wałach, rurach i elementach o podłużnym kształcie.

Aparatura:

  • Defektoskop prądowy AC/DC z regulacją natężenia
  • Elektrody kontaktowe (środkowy kontakt)
  • Cewka zasilana prądem (okrężne pole magnetyczne)

Zakres badań:

  • Wały, rury, elementy walcowe
  • Odkuwki o podłużnej geometrii
  • Badania wg PN-EN 10228-1
  • Badania wg procedur X-TEST
Mieszane

Techniki uniwersalne (mieszane)

Mobilna ława magnetyczna MPI — zawiesiny fluorescencyjne i barwne

Mobilna ława magnetyczna MPI łączy techniki prądową i strumieniową, umożliwiając kompleksowe badanie w jednym procesie. Idealna do masowej kontroli wyrobów seryjnych — odlewów, odkuwek, złączy spawanych.

Aparatura ławy MPI:

  • Mobilna ława magnetyczna MPI (prądowa + strumieniowa)
  • Cewka okrężna i podłużna
  • Zintegrowane oświetlenie UV

Typy zawiesin magnetycznych:

  • Zawiesiny barwne — widoczne w świetle białym (kontrola naziemna, terenowa)
  • Zawiesiny fluorescencyjne — widoczne w świetle UV (wyższa czułość)
  • Proszki suche — zastosowanie w wysokich temperaturach

Zastosowania:

  • Seryjne badanie odlewów i odkuwek
  • Złącza spawane konstrukcji stalowych
  • Odbiór wyrobów wg PN-EN ISO 17638, PN-EN 1369

Stosowana aparatura do badań MT

Dysponujemy kompletnym zestawem urządzeń do wszystkich technik badań magnetyczno-proszkowych.

Technika strumieniowa i prądowa

  • Defektoskop jarzmowy AC/DC
  • Cewki sztywne i elastyczne (różne rozmiary)
  • Defektoskop prądowy z regulowanym natężeniem prądu
  • Elektrody kontaktowe do techniki prądowej
  • Miernik natężenia pola magnetycznego (gaussomierz)

Mobilna ława MPI i materiały badawcze

  • Mobilna ława magnetyczna MPI (prądowa + strumieniowa)
  • Lampa UV do inspekcji fluorescencyjnej
  • Zawiesiny magnetyczne barwne i fluorescencyjne
  • Proszki magnetyczne suche
  • Wzorce polowe — wskaźniki kierunku i natężenia pola
  • PN-EN ISO 17638 — złącza spawane rur, blach, konstrukcji
  • PN-EN ISO 23278 — poziomy akceptacji
  • PN-EN 10228-1 — odkuwki
  • PN-EN 1369 — odlewy
  • Procedury własne wg wymagań klienta

Zastosowania

  • Materiały ferromagnetyczne: stal, staliwo, żeliwo
  • Złącza spawane
  • Odkuwki
  • Odlewy

Potrzebujesz badań magnetyczno-proszkowych?

Napisz do nas — dobierzemy technikę i zakres badań do Twojego wyrobu.
