Opis

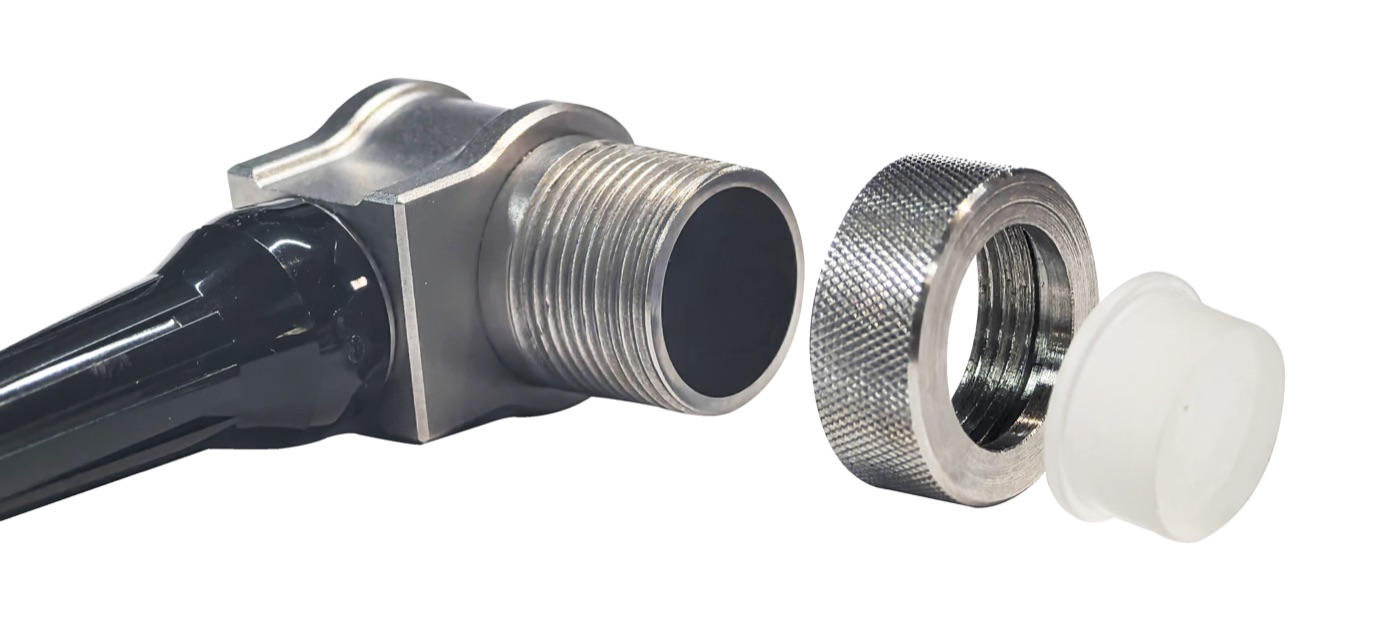

Głowica mozaikowa do badania zgrzein punktowych oporowych i innych połączeń zgrzewanych. Pracuje w trybie samodzielnego nadawania i odbioru, dzięki czemu pokazuje stan zgrzeiny w całym obszarze jądra, a nie w jednym punkcie.
Cechy
- Układ mozaikowy 8 × 8, czyli 64 elementy — jedno przyłożenie obejmuje całe jądro zgrzeiny
- Tryb nadawczo-odbiorczy — informacja o powierzchni i o wnętrzu elementu
- Wymienny blok opóźniający z tuleją mocującą — dłuższa żywotność głowicy i brak strefy martwej pola bliskiego
- Dopasowanie akustyczne do Rexolite
Dane techniczne
| Model | Częstotliwość | Elementy | Podziałka Px / Py | Apertura czynna | Wymiary (dł. × szer. × wys.) | Obudowa |
|---|---|---|---|---|---|---|
| 15M8×8-1.0×1.0 | 15 MHz | 64 (8 × 8) | 1,0 / 1,0 mm | 8 × 8 mm | 24 × 20 × 30 mm | DP41 |
| 15M8×8-1.5×1.5 | 15 MHz | 64 (8 × 8) | 1,5 / 1,5 mm | 12 × 12 mm | 26,5 × 25 × 30 mm | DP42 |
Dane techniczne wg katalogu producenta Doppler Electronic Technology (2024). X-TEST — wyłączny dystrybutor na Polskę, Litwę, Łotwę i Estonię.
